電氣火災監控系統（e火控系列）



第一節  e火控系列電氣火災監控系統簡介

         航天常興設計的 e 火控系列壁掛式電氣火災監控主機 為 4 個 RS485 通訊端口，最大可監控 512 臺電氣火災監控探測器，一般項目一臺主機即可。如果需要安裝多臺主機或者需要遠程查看主機運行情況，可以采用集中監控的方式。

        電氣火災監控系統主要采用聯網監控方式，對多個監控主機進行統一的集中監控管理，并通過網絡(luò )連接，用戶方監控負責人可以隨時查看接入集中監控系統的主機運行情況及所監測線路的剩余電流值（或溫度值），在出現報警后能夠盡快了解情況，做出正確的應急指揮，以便減少損失。同時 e 火控系列電氣火災監控設備 也可以接入智能數據傳輸單元，運行于云平臺大數據業務，實時在指揮部及微信端了解到系統的全部工況。

圖1  e火控系列電氣火災監控系統圖



第二節  產品特點和技術特性

   1. J80型電氣火災監控設備

        采用嵌入式系統及先進的圖文管理、應用先進的調度算法來保證報警與故障信息能實時顯示，具有可靠性高、功能性強，并具有良好的交互性。設備由7 英寸彩色觸摸屏、微型熱敏打印機、主板、按鍵及顯示板、高分貝蜂鳴器、電池組、電源管理器及機箱等組成，機箱靜電噴涂工業級塑粉美觀大方。

• 圖2  J80 型電氣火災監控設備
•
• ● 產品型號：J80                                             ● 產品名稱：電氣火災監控設備
• ● 工作電壓：AC220V/50Hz                            ● 備電電壓：DC24V
• ● 環境溫度：-10℃--40℃                                ● 通訊接口：4路RS485/1路網口
• ● 通訊回路：4回路                                          ● 監控容量：最大2048點位
• ● 報警輸出：無源觸點(AC220V/5A)                ● 故障輸出：無源觸點（AC220V/5A）
• ● 安裝方式：壁掛式                                        ● 執行標準：BB14287.1-2014
• ● 外形尺寸：500mm*370mm*107mm               ● 機箱材料：金屬?lài)娝?/li>

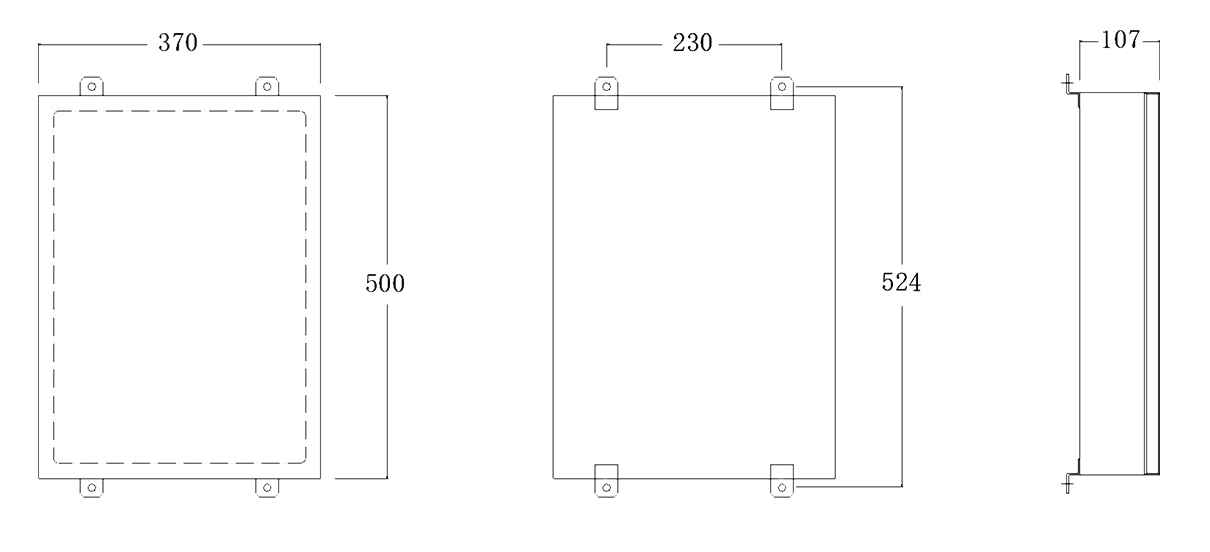

圖3  J80 外形尺寸

圖4  系統構成

安裝說明

     ● 監控設備一般安裝在消防中控室，采用壁掛式安裝，距地面1.4米左右。具體根據現場實際情況調整

     ● 用4只膨脹螺栓將監控設備固定在墻壁上，確保牢固，主機的出線應鋪設線槽或線管以保護線纜同時確保美觀

     ● 打開主機面板，可以看到主、備電開關、接線端子



 2. T204L剩余電流式電氣火災監控探測器、T204W測溫式電氣火災監控探測器

       新一代智能型電氣火災監控探測器，可同時監測4條工程配電線路的剩余電流值或溫度值，可獨立顯示獨立工作，也可同時接入J80電氣火災監控設備。

       特點：探測器自身故障診斷、報警精度高、可靠性強（能有效防止漏報、誤報）、集小型化、多功能、簡單實用、安裝便利等。

圖5  剩余電流式 / 測溫式電氣火災監控探測器



●產品型號：T204L/T204W                                ●產品名稱：剩余電流式 / 測溫式電氣火災監控探測器

●工作電壓：AC220V/50Hz                                ●探測容量：4只互感器/4只溫度傳感器

●環境溫度：-10℃-40℃                                     ●通訊接口：RS485

●報警設定：100-999mA 、1mA步進                 ●報警輸出：無源觸點（AC220V5A）

●故障輸出：無源觸點（AC220V5A）                 ●暗裝方式：標準導軌式安裝

●執行標準：GB14287.2/3-2014                             ●外形尺寸：107mm*89mm*58.7mm

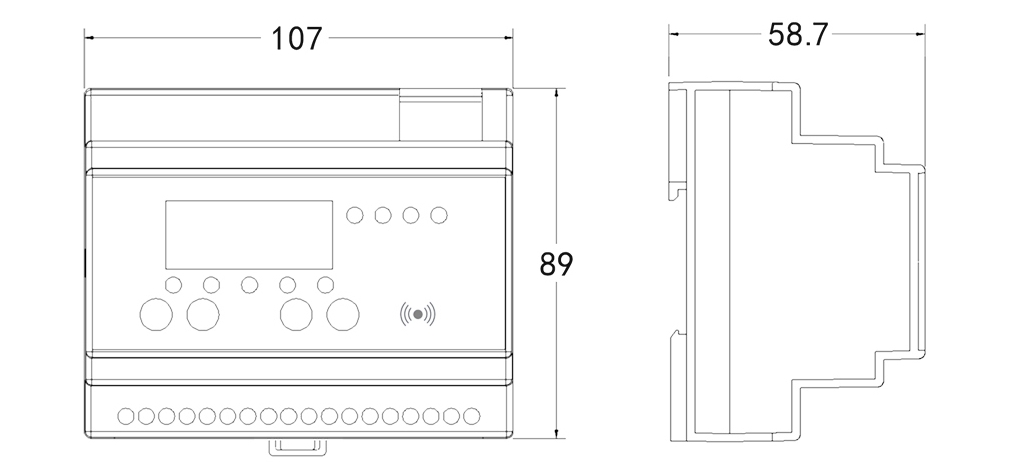

圖6  外形尺寸

圖7  系統構成

安裝說明

   ● 電氣火災監控探測器安裝在配電箱、柜里面的導軌上，探測器兩邊可用固定卡定位，以防脫落和左右移動。

   ● 剩余電流監測：AC380V要將三火一零同時穿過剩余電流互感器，AC220V要將一火一零同時穿過剩余電流互感器。

   ● 溫度監測：溫度傳感器可用固定在線纜上、箱體上、空開上，以便有效監測被測點溫度。



3. T201LW 組合式電氣火災監控探測器

        新一代智能型電氣火災監控探測器?？赏瑫r(shí)監測1路剩余電流1路溫度，可獨立顯示獨立工作，也可同時連接電氣火災監控設備組成系統工作。

        特點：探測器自身故障診斷、報警精度高、可靠性強（能有效防止誤報、漏報）集小型化、多功能、簡單實用、安裝方便等。

圖8  T201LW 組合式電氣火災監控探測器



●產品型號：T201LW                                           ●產品名稱：組合式電氣火災監控探測器

●工作電壓：AC220V/50Hz                                  ●探測容量：1只互感器/1只溫度傳感器

●環境溫度：-10℃-40℃                                       ●通訊接口：RS485

●報警設定：100-999mA 、溫度60℃                   ●報警輸出：無源觸點（AC220V5A）

●故障輸出：無源觸點（AC220V5A）                   ●暗裝方式：標準導軌式安裝

●執行標準：GB14287.2.3-2014                               ●外形尺寸：72mm*89mm*58.7mm

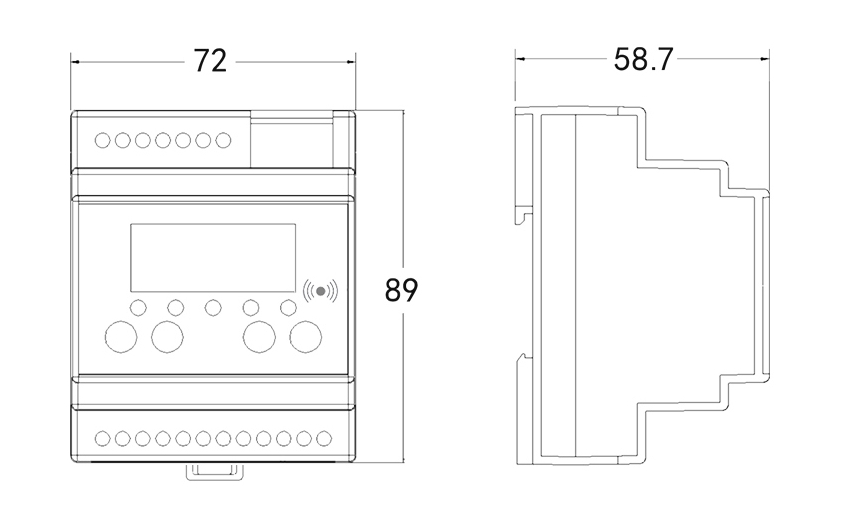

圖9  外觀尺寸

圖10  系統構成

安裝說明

   ● 組合式探測器安裝在配電箱、柜里面的導軌上，探測器兩側可用固定卡定位，防止脫落及左右移動。

   ● 剩余電流監測：AC380V要將三火一零同時穿過剩余電流互感器，AC220V要將一火一零同時穿過剩余電流互感器。

   ● 溫度監測：溫度傳感器可用固定在線纜上、箱體上、空開上，以便有效監測被測點溫度。



第三節 電氣火災監控探測器型號表示方式

圖11  電氣火災監控探測器型號表示方式



第四節 產品配置選型表

圖12  產品配置選型表
